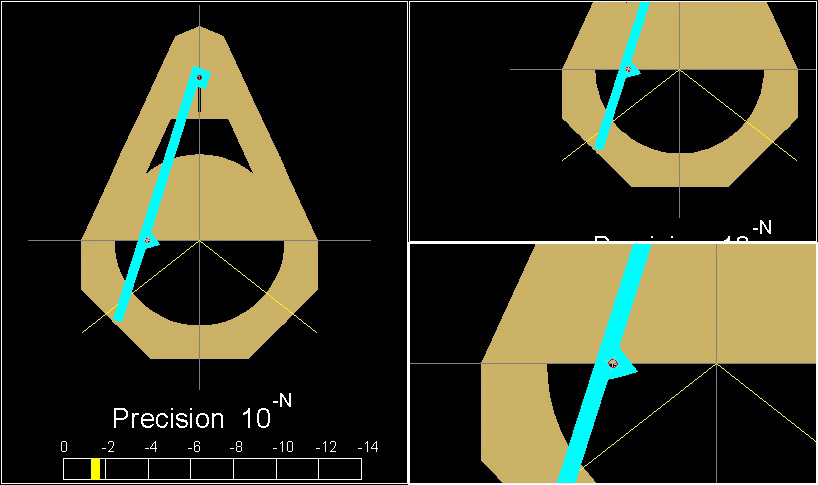

アマドリのリンクを下図に示す。
アマドリのリンクに用いられる原理は、
チェバのパンタグラフに適用したものと同じである。
真っ直ぐなエッジ PR は、切り抜き円を持つ基板にくっ付いている。
点P は、点R が円の直径に沿って動くとき∠AOB
の二等分線を動く。
よって角は線分PR が点C を通る時に三等分される。
*********** Amadori_desc.dwg ***********
この図面とアニメーションの作成方法:
プログラム Amadori.lsp を (load "Amadori") でロードする。
次にコマンド ラインから Amadori と実行命令をタイプする。
この機構の動作を見るには test_1 と実行命令をタイプする。
アニメーションファイルの作成:animation_Amadori
角度は @2<-165 と入力する。
******** Amadori_trisection_demo.dwg ********
1. Yates,Robert Carl : "The Trisection problem". p 36.
