リンク機構による角の三等分

直線運動三等分器

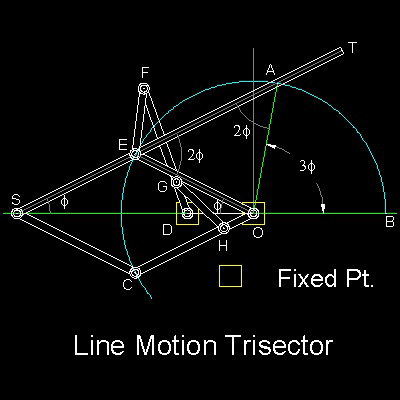

直線運動三等分器を下図に示す。

点Oと点D はOBを結ぶ直線上に固定されている。

点E は点O を中心とする円に沿って動く。

点S は線分OB に沿って水平に動く。

これらの運動はケンぺの２つのグループ、
のリンク ODEF と OHDG、によって可能である。

∠AOB　の三等分はリンクの
先端　T をつかんで　TS　の中心線が
　点Aの真上に来るように動かすことにより
達成される。

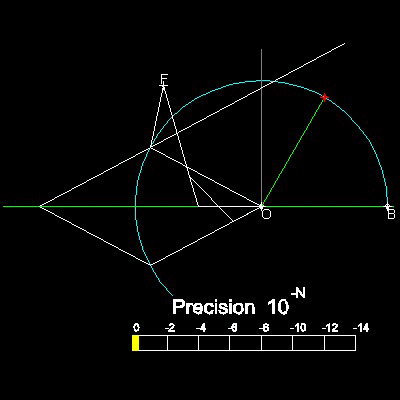

ここをクリックしてアニメーションを見る。

****** link_motion_desc.dwg ******

この図面とアニメーションの作成方法：
   プログラム     link_motion.lsp を   (load "link_motion")　でロードする。
  次にコマンドラインから   link_motion 　と実行命令をタイプする。
  このテストサンプルは   test_motion 　と実行命令をタイプする。

アニメーションファイルの作成： animation_link_motion

参考文献

1. Yates, Robert C.:"The Trisection problem", pp. 42-43

2. Kempe, A.B.:"How to Draw a Straight Line",Chelsea Publishing Company
